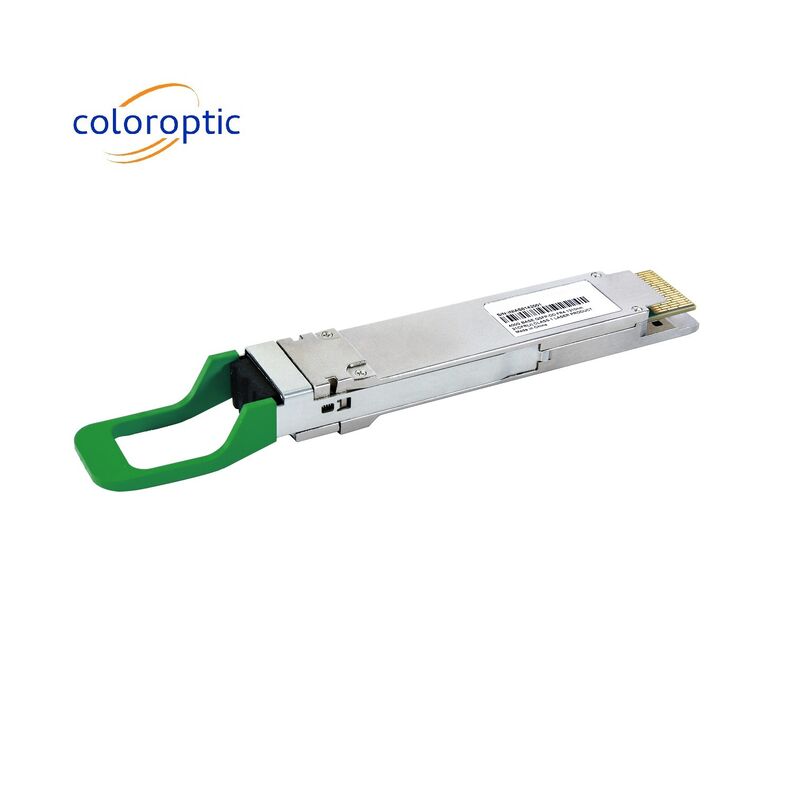

400G QSFP DD Modul MSA Duplex LC für FR4 2km SMF 400G Ethernet Übertragung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | coloroptic |
| Zertifizierung: | UL, TUV, CE, RoHS, REACH, CMRT |
| Modellnummer: | C-QD4H13FC |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Platten mit Karton |
| Lieferzeit: | 7 bis 15 Tage |
| Zahlungsbedingungen: | TT, LC, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke/Monat |
|
Detailinformationen |
|||
| Datenrate: | 400G | Wellenlänge: | 4 CWDM-Strecken MUX/DEMUX |
|---|---|---|---|
| Entfernung: | 2KM | Verbindungsstück: | Duplex LC |
| Formfaktor: | QSFP-DD | Temperatur: | 0~70°C |
| DDM: | - Ja, das ist es. | Gewährleistung: | 3 Jahre |
| Aufkleber: | Anpassbar | Protokoll:: | 100G Lambda MSA 400G-FR4 |
| Anwendung: | Data Center-Verbindung | Art der Medien: | Monomode- |
| Hervorheben: | QSFP DD-Modul MSA,QSFP DD-Duplexmodul LC,400G QSFP DD |
||
Produkt-Beschreibung
400G QSFP-DD MSA-Modul für FR4 2km SMF 400G Ethernet-Übertragung
Dieses Produkt ist ein 400Gb/s Quad Small Form Factor Pluggable-Double-Density (QSFP-DD) Optikmodul, das für 2 km optische Kommunikationsanwendungen entwickelt wurde.Das Modul wandelt 8 Kanäle elektrischer Eingangsdaten von 50 Gb/s (PAM4) in 4 Kanäle CWDM-optischer Signale um, und multiplexiert sie in einen einzigen Kanal für eine optische Übertragung von 400 Gb/s. Umgekehrt, auf der Empfängerseite,Das Modul de-multiplexiert optisch einen 400 Gb/s-optischen Eingang in 4 Kanäle CWDM-optischer Signale, und wandelt sie in 8 Kanäle von 50Gb/s (PAM4) elektrischen Ausgangsdaten um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G definierten CWDM-Wellenlängen-Gitters.694.2Es enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 76-Pin-Anschluss für die elektrische Schnittstelle.in diesem Modul muss eine Single-Mode-Faser (SMF) eingesetzt werden. Host FEC ist erforderlich, um bis zu 2 km Glasfaserübertragung zu unterstützen.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseoberfläche gemäß QSFP-DD Multi-Source Agreement (MSA) Typ 2 ausgelegt.Es wurde entwickelt, um den härtesten äußeren Betriebsbedingungen einschließlich Temperatur zu entsprechen, Luftfeuchtigkeit und EMI-Störungen
Wesentliche Merkmale
- QSFP-DD MSA-konform
- 4 CWDM-Strecken MUX/DEMUX-Konstruktion
- 100G Lambda MSA 400G-FR4 Spezifikation konform
- Bis zu 2 km Übertragung über Single-Mode-Faser (SMF) mit FEC
- Betriebsraumtemperatur: 0 bis 70°C
- 8x53.125Gb/s elektrische Schnittstelle ((400GAUI-8)
- Datenrate 106,25 Gbps (PAM4) pro Kanal.
- Maximaler Stromverbrauch 12 W
- Duplex-LK-Anschluss
Anwendung
- Datenzentrumsverbindung
- 400G Ethernet
- Infiniband-Verbindungen
- Unternehmensnetzwerk
Einzelheiten zum Produkt
| Parameter | Symbol | Min. | Typisch | Maximal | Einheiten | - Nein. |
| Betriebsfalltemperatur | Top | 0 | 70 | DegC | ||
| Abstand der Verbindung | D | 0.002 | 2 | Kilometer | ||
| Stromverbrauch | 12 | W | ||||
| Zentrumwellenlänge | L0 | 1264.5 | 1271 | 1277.5 | m | |
| L1 | 1284.5 | 1291 | 1297.7 | m | ||
| L2 | 1304.5 | 1311 | 1317.5 | m | ||
| L3 | 1324.5 | 1331 | 1337.5 | m | ||
| Durchschnittliche Startleistung, jede Spur | PAVG | -Drei.3 | 3.5 | dBm | ||
| OMA, jede Spur | POMA | - Oh, nein.3 | 3.7 | dBm | ||
| Durchschnittliche Empfangsleistung für jede Spur | - Sieben.3 | 3.5 | dBm | |||
| Empfangen Sie Energie, jede Spur. | 3.7 | |||||
| Empfängerempfindlichkeit ((OMA)) | SEN | Maximal 4.6,SECQ-6.0) | dBm |
